Negli apparecchiature per teste pozzo di petrolio e gas, sia i MEC metal end cap seals che i P seals vengono utilizzati per applicazioni di tenuta statica gravose. Tuttavia, differiscono per costruzione, meccanismi di tenuta e requisiti che sono progettati per soddisfare.

La differenza principale è che una guarnizione MEC combina un elemento di tenuta in elastomero con tappi terminali in metallo incollati, mentre una guarnizione P utilizza un elemento di tenuta a base di elastomero con componenti di supporto per resistere all'estrusione. La scelta giusta dipende dal design della testa pozzo, dalla posizione di installazione, dalla pressione nominale, dalle superfici di tenuta e dalle condizioni operative.

Nessun design è automaticamente migliore per ogni applicazione. Comprendere le loro differenze aiuta gli ingegneri e i team di approvvigionamento a specificare una guarnizione che si adatti all'apparecchiatura anziché selezionare solo in base al nome del prodotto.

1. Qual è la differenza tra una guarnizione MEC e una guarnizione P?

Una guarnizione MEC (Metal End Cap) è un gruppo di tenuta personalizzato da elastomero a metallo. L'elastomero è incollato a due tappi terminali in metallo, che forniscono supporto meccanico e aiutano a resistere all'estrusione ad alta pressione.

Una guarnizione P è una guarnizione per testa pozzo utilizzata in applicazioni come connessioni di teste per rivestimento (casing head) e manicotti per rivestimento (casing spool). A seconda del design, incorpora un elemento di tenuta in elastomero e componenti di supporto per aiutare a prevenire l'estrusione. Nel design della guarnizione P descritto da JST, i componenti di supporto possono essere in acciaio inossidabile a rete o in acciaio al carbonio pieno, e la guarnizione viene attivata da sigillante iniettato.

Sebbene entrambi i design affrontino sfide di tenuta ad alta pressione, i loro requisiti di costruzione e installazione sono diversi.

2. Guarnizione MEC vs Guarnizione P: Differenze chiave

La tabella descrive le caratteristiche tipiche del design, non le specifiche universali per il prodotto di ogni produttore. La selezione finale deve basarsi sul disegno effettivo e sui requisiti dell'apparecchiatura.

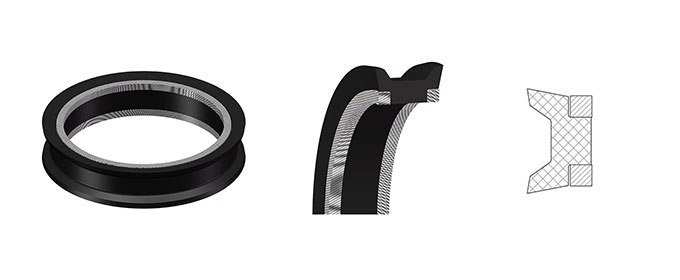

3. Come funziona il design MEC Metal End Cap?

Il design MEC combina la flessibilità di un elastomero con il supporto meccanico dei componenti metallici.

Durante l'installazione, il nucleo in elastomero viene compresso radialmente per stabilire il contatto di tenuta iniziale. Quando viene applicata la pressione del sistema, l'elastomero risponde alla pressione e aiuta a mantenere il contatto con le superfici di accoppiamento.

I cappucci terminali in metallo incollato forniscono un ulteriore supporto meccanico e aiutano a resistere all'estrusione nelle fessure. A seconda del design e dell'hardware di accoppiamento, i componenti metallici possono anche contribuire al contatto metallo-metallo sull'interfaccia di tenuta.

Questa costruzione può essere utile nelle applicazioni ad alta pressione per teste pozzo in cui il foro di tenuta può presentare imperfezioni superficiali o lievi danni meccanici. Tuttavia, la guarnizione non può compensare ogni difetto superficiale: le condizioni del foro, il gioco, le dimensioni e i requisiti di installazione devono comunque rientrare nei limiti specificati.

Le informazioni sui prodotti MEC pubblicate da JST indicano una pressione di esercizio fino a 15.000 PSI e un intervallo di temperatura da -4°F a +392°F. Queste cifre sono limiti pubblicati a livello di prodotto, non una garanzia che ogni combinazione di materiali possa funzionare contemporaneamente a entrambi gli estremi. La classe di funzionamento applicabile deve essere confermata per la configurazione selezionata.

Per maggiori dettagli, consultare la pagina del prodotto MEC Metal End Cap Seal di JST.

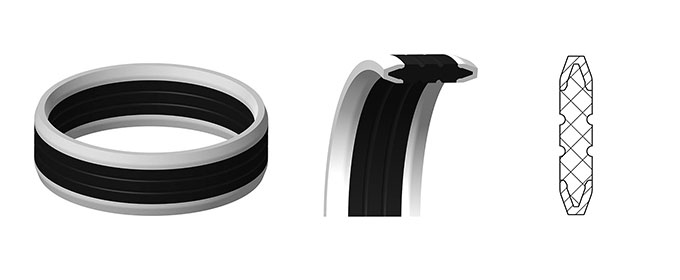

4. Come funziona una guarnizione a P?

Una guarnizione P è progettata per specifiche disposizioni di tenuta della testa pozzo, in particolare nelle applicazioni con testa di rivestimento e raccordo di rivestimento.

Nel design della guarnizione P descritto da JST, l'elastomero fornisce la funzione di tenuta, mentre i componenti di supporto aiutano a controllare la deformazione e a resistere all'estrusione sotto pressione. La guarnizione viene attivata iniettando del sigillante nell'area di tenuta designata.

I componenti di supporto sono importanti perché l'alta pressione può forzare l'elastomero negli spazi liberi disponibili, causando potenzialmente danni da estrusione o il cedimento della guarnizione. Le prestazioni esatte dipendono dalla geometria della guarnizione, dalla costruzione del supporto, dalle proprietà dei materiali e dalle tolleranze delle attrezzature.

Le guarnizioni P non sono intercambiabili con tutti gli altri tipi di guarnizione per teste pozzo. La loro idoneità dipende dalla posizione di installazione prevista e dal design dell'assieme della testa pozzo.

Vedi JST informazioni sulla guarnizione P della testa pozzoper saper di più sulle applicazioni delle guarnizioni a P.

5. Quale guarnizione è migliore per le applicazioni per teste pozzo ad alta pressione?

Non esiste un vincitore universale. Sia le guarnizioni MEC che le P possono essere adatte per condizioni di testata esigenti quando progettate e specificate per l'applicazione prevista.

Una guarnizione MEC può valere la pena di essere valutata quando il progetto richiede un gruppo in elastomero incollato al metallo, una sostanziale resistenza all'estrusione e un nucleo in elastomero attivato dalla pressione.

Una guarnizione P può essere appropriata quando il gruppo della testa pozzo è specificamente progettato per una guarnizione P e utilizza la disposizione prescritta per l'installazione e l'iniezione del sigillante.

La sola classificazione della pressione massima non è sufficiente per prendere la decisione. Due guarnizioni con classificazioni di pressione simili possono differire per dimensioni di installazione, interfacce di tenuta, compatibilità dei materiali e requisiti di manutenzione.

Gli ingegneri dovrebbero verificare quanto segue prima di effettuare una scelta:

• Interfaccia dell'apparecchiatura: Confermare la disposizione esatta della testa del rivestimento (casing head), della bobina di rivestimento (casing spool) o del gancio per tubolari (tubing hanger).
• Pressione e temperatura: Verificare l'intervallo operativo richiesto, la direzione della pressione e qualsiasi ciclo di pressione o temperatura.
• Fluido di lavoro: Valutare la compatibilità con petrolio, acqua, gas, H₂S, CO₂ e altri fluidi presenti nell'applicazione.
• Superficie di tenuta e gioco: Verificare le condizioni dell'alesaggio, la finitura superficiale, le tolleranze dimensionali e gli spazi di estrusione.
• Installazione e manutenzione: Confermare le procedure di installazione, i requisiti di iniezione del sigillante ove applicabile e se il design proposto può essere sottoposto a manutenzione come previsto.
• Requisiti di qualifica:Esaminare le specifiche delle attrezzature applicabili, i requisiti di prova e le prove di qualifica dei materiali.

Per una panoramica più ampia sulla selezione delle guarnizioni per teste pozzo, incluse le interfacce delle attrezzature, le condizioni operative e i requisiti applicativi, leggi la nostra guida: Come scegliere una guarnizione per teste pozzo di sospensione del rivestimento per petrolio e gas?.

6. Una guarnizione MEC può sostituire una guarnizione P?

Non come sostituzione diretta basata unicamente sul nome del prodotto.

Le guarnizioni MEC e P possono svolgere funzioni di tenuta simili nelle teste pozzo, ma differenze nella sezione trasversale, nelle dimensioni, nelle interfacce di tenuta, nella struttura di supporto e nel metodo di installazione possono impedire una sostituzione diretta.

Prima di prendere in considerazione una sostituzione, confrontare il disegno della guarnizione originale con la proposta di sostituzione. Verificare lo spazio di installazione, le superfici di accoppiamento, la pressione nominale, la compatibilità degli elastomeri, i requisiti dei componenti metallici e la procedura di installazione.

Per le attrezzature critiche per teste pozzo, una sostituzione deve essere esaminata e approvata dal produttore dell'attrezzatura o dal team di ingegneria responsabile. Se la guarnizione P originale si basa su una particolare disposizione di iniezione del sigillante, la guarnizione MEC proposta deve essere valutata rispetto al sistema di tenuta completo anziché al solo elemento di tenuta.

7. Quali materiali vengono utilizzati per le guarnizioni MEC e P?

La selezione dei materiali dipende dal fluido di esercizio, dalla temperatura, dalla pressione e dalla vita utile richiesta.

Per le guarnizioni MEC, JST elenca opzioni di elastomeri tra cui NBR, HNBR e FKM, combinate con componenti metallici come l'acciaio inossidabile. Altre leghe metalliche possono essere prese in considerazione per progetti specifici e condizioni di esercizio.

Per le guarnizioni P, l'elastomero e i componenti di supporto devono essere selezionati in base alla progettazione dell'apparecchiatura e alle condizioni di esercizio richieste. La selezione dei materiali deve tenere conto della compatibilità chimica, della resistenza alla temperatura, del comportamento di decompressione e della resistenza all'estrusione ove pertinente.

Per servizi con gas acido o altri ambienti petroliferi e del gas impegnativi, non affidarsi esclusivamente a un nome di materiale generico. Richiedere la designazione specifica della mescola, le prove di qualificazione e le informazioni di compatibilità per il servizio previsto.

8. Quali informazioni sono necessarie per selezionare la guarnizione giusta?

Che stiate valutando una guarnizione MEC, una guarnizione P o una possibile sostituzione, fornire informazioni complete sull'applicazione aiuta a ridurre gli errori di specifica e le riprogettazioni non necessarie.

Prima di richiedere un preventivo, preparare:

• Dettagli dell'apparecchiatura: Produttore, modello, tipo di apparecchiatura e posizione esatta della tenuta.
• Dimensioni della guarnizione: Disegno della guarnizione esistente, sezione trasversale, dimensioni della sede e dettagli del foro di accoppiamento.
• Condizioni di esercizio: Pressione di lavoro, intervallo di temperatura, direzione della pressione e condizioni di ciclicità.
• Fluidi: Olio, acqua, gas, H₂S, CO₂ o altri fluidi di processo.
• Requisiti dei materiali: Mescola elastomerica, materiale metallico e qualsiasi requisito applicabile per servizi gravosi (sour-service) o di qualificazione.
• Requisiti di sostituzione: Numero parte originale, condizione della guarnizione esistente, procedura di installazione e qualsiasi problema noto di perdita o estrusione.

Se il disegno della guarnizione originale non è disponibile, i disegni dell'apparecchiatura, le fotografie con riferimenti dimensionali affidabili e il numero parte originale possono aiutare il produttore a identificare il design richiesto. Non devono sostituire la verifica ingegneristica laddove le dimensioni o i valori nominali rimangono incerti.

Domande frequenti

Qual è la principale differenza tra una guarnizione MEC e una guarnizione P?

Una guarnizione MEC utilizza un elastomero incollato a due fondelli metallici. Una guarnizione P utilizza un elemento di tenuta in elastomero con componenti di supporto in una disposizione di tenuta per testa pozzo designata. I loro requisiti di installazione e del sistema di tenuta differiscono.

Una guarnizione MEC è adatta per apparecchiature per teste pozzo API 6A?

Le guarnizioni MEC sono utilizzate in applicazioni per teste pozzo di petrolio e gas ad alta pressione. L'idoneità per un particolare gruppo API 6A dipende dal design dell'apparecchiatura, dalle dimensioni, dai valori nominali richiesti e dai requisiti di qualificazione applicabili. Verificare la documentazione specifica del prodotto anziché dare per scontata la compatibilità basandosi solo sullo standard.

Una guarnizione MEC ha sempre una pressione nominale superiore a una guarnizione P?

No. La capacità di pressione dipende dal design specifico, dal materiale, dalle dimensioni, dal gioco di estrusione e dai test di qualificazione. Confrontare i valori nominali per i prodotti esatti e le condizioni di esercizio.

Una guarnizione P può essere sostituita senza modificare la testa pozzo?

Una sostituzione può essere possibile quando la guarnizione proposta corrisponde al design originale e ai requisiti dell'apparecchiatura. Non si deve dare per scontato che una guarnizione MEC si adatti o funzioni come sostituto diretto di una guarnizione P senza verifica dimensionale e ingegneristica.

Quale guarnizione è migliore per il servizio con gas acido?

Nessun design è intrinsecamente migliore per ogni applicazione con gas acido. La mescola elastomerica selezionata, i materiali metallici, i limiti di pressione e temperatura, la resistenza alla decompressione e le prove di qualificazione devono essere tutti valutati per le effettive condizioni di servizio.

Conclusione

Le guarnizioni MEC Metal End Cap e le guarnizioni P soddisfano requisiti di tenuta statica impegnativi nelle apparecchiature per teste pozzo di petrolio e gas, ma utilizzano approcci costruttivi differenti e possono richiedere disposizioni di installazione diverse.

Una guarnizione MEC combina un nucleo elastomerico con fondelli metallici incollati per garantire flessibilità di tenuta e supporto meccanico. Una guarnizione P utilizza l'elastomero specificato e la configurazione di supporto all'interno di una disposizione di tenuta per testa pozzo designata.

La scelta migliore è la guarnizione che corrisponde all'interfaccia dell'apparecchiatura, alle condizioni di esercizio, ai requisiti dei materiali e ai criteri di qualificazione, non semplicemente quella con la pressione nominale dichiarata più alta.
