Che cos'è un gruppo di tenuta V-Stack?

UN Gruppo guarnizione V-Stack —spesso indicato come un pila di sigilli O Pila di imballaggio a V —è una combinazione di più elementi di tenuta disposti in una configurazione impilata. Ogni elemento presenta un profilo a V, che consente alla pila di energizzarsi sotto pressione e creare una tenuta affidabile e duratura. Poiché i singoli anelli si flettono e si adattano alle variazioni di pressione, una pila a V offre eccellenti prestazioni di tenuta in ambienti petroliferi e del gas difficili.

Come funziona una guarnizione V-Stack?

Il principio di tenuta si basa sull'espansione attivata dalla pressione.

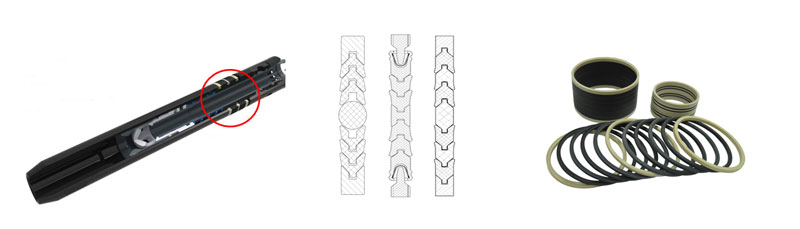

Quando viene applicata la pressione del pozzo o la pressione idraulica, ogni anello a V nel camino si allarga verso l'esterno, premendo saldamente contro l'alloggiamento metallico. Questo crea una tenuta stagna sia in condizioni statiche che dinamiche. Il camino è tipicamente composto da:

• Adattatori femmina – forniscono supporto strutturale
• V-ring multipli: gli elementi di tenuta primari
• Adattatori maschi: aiutano a distribuire il carico e a stabilizzare la pila

Questa disposizione garantisce che l'assemblaggio possa gestire pressioni elevate, ampi spazi di estrusione e movimenti meccanici significativi.

Dove vengono utilizzati i gruppi di tenuta V-Stack nel settore petrolifero e del gas?

Le guarnizioni a V sono ampiamente utilizzate in vari utensili per giacimenti petroliferi e attrezzature di superficie. Le applicazioni tipiche includono:

• Componenti della testa del pozzo e dell'albero di Natale
• Packer e utensili per il fondo del pozzo
• Attuatori idraulici e apparecchiature BOP
• Valvole di servizio ad alta pressione

Poiché il design dello stack tollera usura, disallineamento e cicli di pressione, è ideale per le condizioni difficili e imprevedibili tipiche degli ambienti di perforazione e produzione.

Perché scegliere un gruppo di tenuta V-Stack?

Un assemblaggio V-stack offre molteplici vantaggi:

• 1. Guarnizione molto robusta
• 2. Labbra di tenuta multiple per una tenuta positiva
• 3. Facile sostituzione sul campo con anelli divisi
• 4. Ampia gamma di dimensioni
• 5. Può essere utilizzato con superfici di lavoro scadenti
• 6. Temperature di esercizio da -49°F a +500°F / da -45°C a +260°C a seconda dell'elastomero
• 7. Compatibile con praticamente tutti i media
• Il materiale della guarnizione può essere PEEK e PTFE modificato. Presenta buona elasticità, efficienza di tenuta e resistenza all'estrusione.

Per le apparecchiature che devono rimanere sicure sotto pressioni variabili, come corpi di testa di pozzo, sistemi di attuazione e strumenti di compattazione, le guarnizioni V-stack garantiscono un'affidabilità costante.

Un gruppo di tenuta V-Stack è progettato per fornire una tenuta stabile, attivata dalla pressione, in applicazioni petrolifere e del gas complesse. Combinando più anelli a forma di chevron in un unico gruppo, offre durata, adattabilità e un'elevata resistenza all'estrusione, rendendolo una soluzione di tenuta preferita in ambienti ad alta pressione in testa pozzo e in foro.
