Nei sistemi di testa pozzo per petrolio e gas, l'affidabilità della tenuta è essenziale per mantenere l'integrità del pozzo e prevenire la perdita di pressione. Tra le varie soluzioni di tenuta utilizzate nelle apparecchiature per testa pozzo API 6A, il FS Seal è progettato specificamente per compensare superfici di tenuta ruvide e tolleranze dimensionali maggiori comunemente riscontrate nelle connessioni di casing e tubing.

Selezionare le guarnizioni per una testa casing, una testa tubing o uno spool casing richiede la comprensione del funzionamento di una tenuta FS, che può contribuire a migliorare l'affidabilità della tenuta e ridurre la manutenzione in ambienti petroliferi impegnativi.

Che cos'è una tenuta FS?

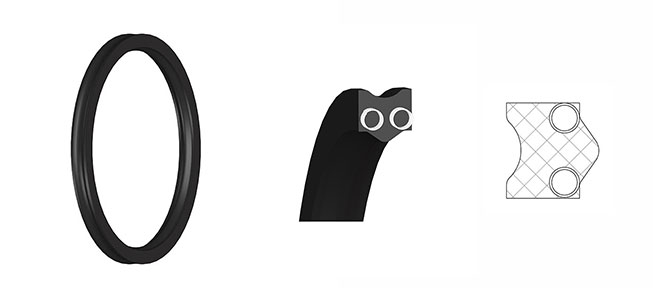

Una tenuta FS (Flexible Spring Seal) è un elemento di tenuta statico utilizzato nelle apparecchiature per testa pozzo di petrolio e gas. Viene installata tra l'alloggiamento della testa pozzo e il casing o il tubing per creare una barriera di pressione affidabile, anche quando le superfici di tenuta presentano finiture relativamente ruvide o tolleranze di lavorazione maggiori.

A differenza delle tenute in elastomero convenzionali che si basano principalmente sulla compressione, una tenuta FS incorpora un energizzatore a molla interno che applica continuamente la forza di tenuta. Ciò consente alla tenuta di mantenere il contatto con le superfici di tenuta nonostante variazioni dimensionali o espansione termica durante il funzionamento.

Grazie a questo design, le tenute FS sono ampiamente utilizzate in teste casing API 6A, teste tubing e spool casing dove l'affidabilità della tenuta è fondamentale.

Dove viene installata una tenuta FS?

Una tenuta FS viene generalmente installata nell'area di tenuta secondaria delle apparecchiature per testa pozzo.

Le posizioni di installazione comuni includono:

• Teste casing
• Spool casing
• Teste tubing
• Assiemi dell'alloggiamento della testa pozzo

La sua funzione principale è sigillare lo spazio anulare tra il casing o il tubing e il corpo della testa pozzo, contribuendo a mantenere il contenimento della pressione per tutta la vita produttiva del pozzo.

A differenza delle tenute dinamiche, le tenute FS operano in condizioni statiche, dove il mantenimento della pressione a lungo termine è più importante rispetto alla gestione del movimento alternativo.

Come funziona una tenuta FS?

Le prestazioni di tenuta di una tenuta FS derivano dalla combinazione di un elemento di tenuta in elastomero e una molla integrata.

Quando viene installata, la molla applica una forza di tenuta radiale continua, consentendo alla tenuta di adattarsi a piccole irregolarità superficiali e compensare le tolleranze di fabbricazione. Con l'aumento della pressione del sistema, la pressione energizza ulteriormente l'elemento di tenuta, migliorando l'efficacia della tenuta.

Questo meccanismo di tenuta doppio offre diversi vantaggi importanti:

• Forza di tenuta continua, anche prima dell'applicazione della pressione del sistema
• Migliore compensazione per finiture superficiali ruvide
• Tenuta affidabile con tolleranze dimensionali più ampie
• Prestazioni stabili durante variazioni di pressione e temperatura

Queste caratteristiche rendono le tenute FS particolarmente adatte per applicazioni di testa pozzo in cui le tolleranze di lavorazione non possono sempre essere minimizzate.

Perché le tenute FS vengono utilizzate nelle apparecchiature per testa pozzo?

Le apparecchiature per testa pozzo operano in condizioni impegnative, tra cui alta pressione, variazioni di temperatura e lunghi intervalli di servizio. Le soluzioni di tenuta standard possono avere difficoltà a mantenere una tenuta affidabile quando le superfici di accoppiamento sono ruvide o le tolleranze dei componenti variano.

Le tenute FS sono progettate per affrontare queste sfide fornendo:

Compensazione delle tolleranze

Uno dei principali vantaggi di una tenuta FS è la sua capacità di adattarsi a tolleranze dimensionali e geometriche maggiori senza compromettere le prestazioni di tenuta.

Tenuta statica affidabile

Poiché le connessioni della testa pozzo rimangono ferme dopo l'assemblaggio, le tenute FS sono ottimizzate per una tenuta statica a lungo termine sotto pressione continua.

Migliore integrità della pressione

Il design energizzato a molla contribuisce a mantenere una forza di tenuta costante, riducendo il rischio di perdite per tutta la vita operativa del pozzo.

Adattabilità alla finitura superficiale

A differenza di alcune tenute convenzionali che richiedono superfici di tenuta altamente lucidate, le tenute FS possono sigillare efficacemente contro superfici di casing e tubing relativamente ruvide.

Tenuta FS vs tenute in elastomero convenzionali

Sebbene entrambe le soluzioni di tenuta siano utilizzate nei sistemi testa pozzo, le loro caratteristiche prestazionali differiscono.

Per applicazioni in cui le tolleranze dei componenti sono più ampie o le superfici di tenuta sono meno uniformi, le tenute FS generalmente forniscono prestazioni di tenuta più costanti.

Quali materiali vengono utilizzati per le tenute FS?

La selezione dei materiali dipende dall'ambiente operativo, inclusi pressione, temperatura e fluidi del pozzo.

I materiali di tenuta tipici includono:

• HNBR
• FKM
• Elastomeri speciali per il servizio nei giacimenti petroliferi

La molla incorporata o il rinforzo sono comunemente prodotti con materiali metallici resistenti alla corrosione per garantire prestazioni di tenuta a lungo termine.

La selezione dei materiali dovrebbe sempre considerare:

• Pressione operativa
• Intervallo di temperatura
• Fluidi prodotti
• Compatibilità chimica
• Requisiti di durata del servizio
• Applicazioni tipiche delle tenute FS

Le tenute FS sono utilizzate principalmente nelle apparecchiature testa pozzo di superficie per la produzione di petrolio e gas.

Le applicazioni tipiche includono:

• Teste casing API 6A
• Bobine casing
• Teste tubing
• Gruppi testa pozzo di superficie
• Sistemi di tenuta della testa pozzo ad alta pressione

Queste applicazioni richiedono una tenuta affidabile a lungo termine per garantire un funzionamento sicuro e mantenere l'integrità del pozzo durante la perforazione, il completamento e la produzione.

Come si seleziona la guarnizione FS corretta?

La selezione della guarnizione FS corretta richiede la valutazione sia della progettazione dell'apparecchiatura sia delle condizioni operative.

Le considerazioni principali includono:

• Tipo di apparecchiatura della testa pozzo
• Classe di pressione
• Intervallo di temperatura
• Dimensioni del rivestimento e dei tubi
• Qualità della finitura superficiale
• Tolleranze dimensionali
• Compatibilità con il fluido
• Requisiti delle specifiche API

Collaborare con un esperto produttore di guarnizioni per teste pozzoproduttore di guarnizioni per teste pozzopuò contribuire a garantire che la progettazione della guarnizione e il materiale corrispondano alle condizioni operative specifiche della vostra applicazione.

Conclusione

Una guarnizione FS è una tenuta statica energizzata a molla sviluppata specificamente per apparecchiature di testa pozzo API 6A. La sua capacità di compensare finiture superficiali rugose e tolleranze dimensionali più ampie la rende una soluzione di tenuta efficace per teste di rivestimento, teste di tubazione e bobine di rivestimento operanti in condizioni impegnative del settore petrolifero.

Rispetto alle guarnizioni elastomeriche convenzionali, le guarnizioni FS forniscono una forza di tenuta più costante, una migliore compensazione delle tolleranze e una maggiore integrità della pressione a lungo termine. Selezionando il design e il materiale della guarnizione appropriati, gli operatori possono migliorare l'affidabilità della testa pozzo, ridurre i rischi di perdite ed estendere la durata operativa dell'apparecchiatura.

Domande frequenti

Che cos'è una guarnizione FS?

Una guarnizione FS è una tenuta statica energizzata a molla utilizzata nelle apparecchiature di testa pozzo API 6A per sigillare tra l'alloggiamento della testa pozzo e il rivestimento o la tubazione. È progettata per compensare superfici di tenuta rugose e tolleranze dimensionali maggiori mantenendo un contenimento della pressione affidabile.

Dove viene installata una guarnizione FS?

Le guarnizioni FS vengono generalmente installate in teste di rivestimento, bobine di rivestimento, teste di tubazione e altri componenti della testa pozzo dove è richiesta una tenuta statica a lungo termine.

Perché vengono utilizzate le guarnizioni FS invece delle guarnizioni convenzionali?

Le guarnizioni FS forniscono un carico continuo della molla e una migliore compensazione delle tolleranze, rendendole più adatte per apparecchiature di testa pozzo con finiture superficiali rugose, variazioni dimensionali e condizioni di pressione impegnative.

Le guarnizioni FS sono adatte per teste pozzo ad alta pressione?

Sì. Le guarnizioni FS sono progettate specificamente per applicazioni di testa pozzo ad alta pressione e sono comunemente utilizzate nelle apparecchiature API 6A. La corretta selezione del materiale e della progettazione della guarnizione dovrebbe sempre basarsi sulla pressione, sulla temperatura e sulle condizioni del fluido effettive di esercizio.
