Le valvole a sfera utilizzate negli oleodotti e nei gasdotti operano in condizioni estreme. Possono essere esposte ad alta pressione, sbalzi di temperatura, fluidi aggressivi e cicli ripetuti di apertura e chiusura. In queste applicazioni, il sistema di tenuta svolge un ruolo fondamentale nel mantenere le prestazioni della valvola e prevenire perdite indesiderate.

Ma cosa rende unguarnizione della valvola a sferaAdatto per applicazioni API 6D?

La risposta non si limita al materiale o alla pressione nominale della guarnizione. La geometria della guarnizione, la compatibilità dei materiali, la resistenza all'estrusione, le condizioni superficiali, la temperatura e la progettazione complessiva della valvola devono essere tutti elementi interconnessi. Per le applicazioni in oleodotti e gasdotti, la soluzione di tenuta deve essere selezionata in base alle effettive condizioni di esercizio della valvola.

Che cos'è una valvola a sfera API 6D?

API 6D è uno standard di riferimento comunemente utilizzato per le valvole di condotte e tubazioni nell'industria petrolifera e del gas naturale. Le valvole a sfera progettate per queste applicazioni devono in genere garantire prestazioni di tenuta e di intercettazione affidabili in condizioni operative definite.

Una valvola a sfera utilizza un elemento di chiusura sferico che ruota per controllare il flusso del fluido. Quando la valvola è chiusa, gli elementi di tenuta attorno alla sfera contribuiscono a isolare i lati a monte e a valle della valvola.

Poiché l'interfaccia di tenuta è direttamente correlata alle prestazioni di chiusura della valvola,Guarnizione per valvola a sfera API 6Ddeve mantenere la sua funzione di tenuta nelle condizioni di pressione, temperatura e fluido specificate per l'applicazione.

Perché la scelta della guarnizione è importante per le valvole a sfera API 6D?

Una valvola può avere un corpo metallico robusto e componenti lavorati con precisione, ma un elemento di tenuta inadeguato può comunque diventare un punto debole del sistema.

Ad esempio, un materiale di tenuta può avere una buona resistenza chimica ma una resistenza all'usura insufficiente per un funzionamento ripetuto della valvola. Un altro materiale può offrire una buona flessibilità ma diventare meno stabile a temperature elevate. Una forza di tenuta eccessiva può anche aumentare l'attrito e la coppia di azionamento.

Ciò significa che la scelta di una guarnizione per valvola a sfera API 6D richiede la valutazione dell'intero ambiente operativo, piuttosto che di un singolo parametro prestazionale.

Tra i fattori importanti figurano:

·Pressione di esercizio

·Temperatura di esercizio e temperatura ambiente

·Dimensioni della valvola e della tenuta

·Frequenza di funzionamento della valvola

· Composizione del fluido o del gas

·Ciclo di pressione

·Finitura superficiale dei componenti di accoppiamento

·Spazio libero e di estrusione

·Prestazioni di tenuta e durata richieste

Quali materiali vengono utilizzati per le guarnizioni delle valvole a sfera API 6D?

Non esiste un unico materiale di tenuta adatto a tutte le applicazioni delle valvole a sfera API 6D.

I materiali elastomerici possono essere presi in considerazione quando flessibilità e capacità di recupero della tenuta sono importanti. A seconda del mezzo e della temperatura, è possibile selezionare diverse mescole di gomma per garantire la necessaria resistenza all'esposizione chimica e all'invecchiamento.

Il PTFE e i composti di PTFE modificato sono utilizzati anche nelle applicazioni di tenuta delle valvole, dove sono importanti il ​​basso attrito, la resistenza chimica e la stabilità dimensionale. È possibile utilizzare diversi riempitivi e formulazioni per regolare la resistenza all'usura e le proprietà meccaniche.

Per le applicazioni più impegnative nel settore petrolifero e del gas, la scelta del materiale deve basarsi sul fluido e sulle condizioni operative effettive. Temperatura, pressione, composizione del fluido e movimento delle valvole devono essere tutti valutati prima di selezionare il materiale.

In che modo la pressione influisce sulle guarnizioni delle valvole a sfera?

La pressione è uno dei fattori più importanti nella progettazione di un sistema di tenuta per una valvola a sfera.

Con l'aumentare della pressione, l'elemento di tenuta può subire una maggiore deformazione e un rischio più elevato di estrusione nello spazio tra i componenti accoppiati. I ripetuti cicli di pressione possono ulteriormente aumentare lo stress sulla guarnizione.

Un progettato correttamenteguarnizione per valvola a sfera ad alta pressionedeve mantenere un contatto sufficiente con la superficie di tenuta, controllando al contempo la deformazione e l'estrusione.

La geometria della guarnizione è quindi importante. Il profilo, il labbro di tenuta, l'area di contatto, la struttura di supporto e le dimensioni di installazione possono influenzare il modo in cui la guarnizione reagisce alla pressione.

In alcuni progetti, anche la pressione può contribuire alla forza di tenuta. Tuttavia, la relazione tra pressione e prestazioni di tenuta deve essere considerata insieme all'attrito, alle proprietà del materiale e alle tolleranze dimensionali.

In che modo la temperatura influisce sulle prestazioni della guarnizione della valvola a sfera?

Le valvole delle condotte possono essere soggette a notevoli variazioni di temperatura durante il trasporto, la lavorazione, l'arresto e l'avvio.

La temperatura influenza le proprietà fisiche dei materiali di tenuta. Gli elastomeri possono indurirsi o ammorbidirsi a seconda della temperatura, mentre i materiali a base di polimeri possono subire variazioni di stabilità dimensionale e comportamento meccanico.

A basse temperature, mantenere un contatto di tenuta adeguato può diventare più difficile. A temperature elevate, l'invecchiamento termico e il degrado del materiale possono assumere maggiore importanza.

Per questo motivo, la guarnizione della valvola a sfera deve essere selezionata in base all'intervallo di temperatura effettivo, piuttosto che in base a un limite di temperatura generale del materiale.

La combinazione di pressione e temperatura è particolarmente importante. Un materiale che si comporta bene a pressione moderata e temperatura ambiente può avere un comportamento diverso ad alta pressione e temperatura elevata.

Quali sono le cause delle perdite nelle valvole a sfera API 6D?

Le perdite dalle guarnizioni possono avere diverse cause e la semplice sostituzione del materiale di tenuta non è sempre sufficiente a risolvere il problema.

Incompatibilità del materiale di tenuta

L'esposizione a un mezzo inadatto può causare gonfiore, indurimento, rammollimento o degradazione chimica.

Estrusione

L'alta pressione combinata con un gioco eccessivo può causare la deformazione del materiale di tenuta all'interno dello spazio, danneggiando potenzialmente la guarnizione.

Danni superficiali

Graffi, ammaccature o una finitura superficiale inadeguata sul componente di accoppiamento possono interferire con il contatto di tenuta.

Usura eccessiva

L'azionamento ripetuto della valvola può usurare gradualmente la superficie di tenuta, soprattutto in presenza di attrito elevato o condizioni di lubrificazione inadeguate.

Installazione impropria

Torsioni, tagli, contaminazioni o posizionamenti errati durante l'assemblaggio possono compromettere le prestazioni di tenuta.

Geometria della guarnizione errata

Anche quando il materiale è idoneo, un profilo inadeguato può generare un attrito eccessivo o un contatto di tenuta insufficiente.

Comprendere l'effettivo meccanismo di guasto è spesso più utile che limitarsi a sostituire la guarnizione di una valvola a sfera difettosa con una identica.

Come scegliere la guarnizione per una valvola a sfera adatta alle applicazioni nel settore petrolifero e del gas?

Il processo di selezione dovrebbe iniziare dalle condizioni operative della valvola.

Innanzitutto, è necessario identificare il fluido da movimentare. Petrolio, gas naturale, prodotti chimici e altri fluidi di processo possono avere requisiti di compatibilità molto diversi.

Successivamente, determinare l'intervallo di pressione e temperatura, inclusi i picchi di pressione e le variazioni di temperatura, ove applicabili.

Anche la posizione di tenuta è importante. Una guarnizione utilizzata in una posizione statica potrebbe richiedere un approccio progettuale diverso rispetto a una esposta a movimenti rotatori.

Occorre quindi considerare le dimensioni e le tolleranze della valvola. La sezione trasversale della guarnizione, le dimensioni della scanalatura, il gioco e le condizioni della superficie di accoppiamento influiscono sulle prestazioni di tenuta finali.

Per le applicazioni con requisiti stringenti, gli ingegneri potrebbero dover valutare anche:

·Attrito e coppia di azionamento

·Resistenza all'estrusione

·Compressione e recupero

·Resistenza all'usura

· Compatibilità chimica

·Stabilità termica

·Ciclo di pressione

·Durata di servizio prevista

Questo approccio basato sull'applicazione aiuta a evitare di selezionare una guarnizione basandosi solo sulla dimensione nominale o sul nome del materiale.

È possibile personalizzare le guarnizioni delle valvole a sfera?

I profili di tenuta standard possono essere adatti a molte applicazioni di valvole, ma alcune condizioni operative richiedono una soluzione più specifica.

La personalizzazione può riguardare il profilo di tenuta, le dimensioni, la formulazione del materiale o una combinazione di questi fattori.

Ad esempio, un produttore di valvole potrebbe avere una specifica progettazione della scanalatura o una tolleranza dimensionale che non corrisponde direttamente a una guarnizione standard. In altri casi, il fluido di esercizio, la pressione, la temperatura o i requisiti di attrito potrebbero richiedere una formulazione del materiale diversa.

Per queste applicazioni, è possibile sviluppare una guarnizione per valvola a sfera API 6D personalizzata in base alla struttura della valvola e alle condizioni operative.

L'obiettivo non è semplicemente quello di rendere la guarnizione più dura o di aumentarne la forza di tenuta. La progettazione deve bilanciare prestazioni di tenuta, movimento, resistenza all'estrusione, compatibilità dei materiali e durata.

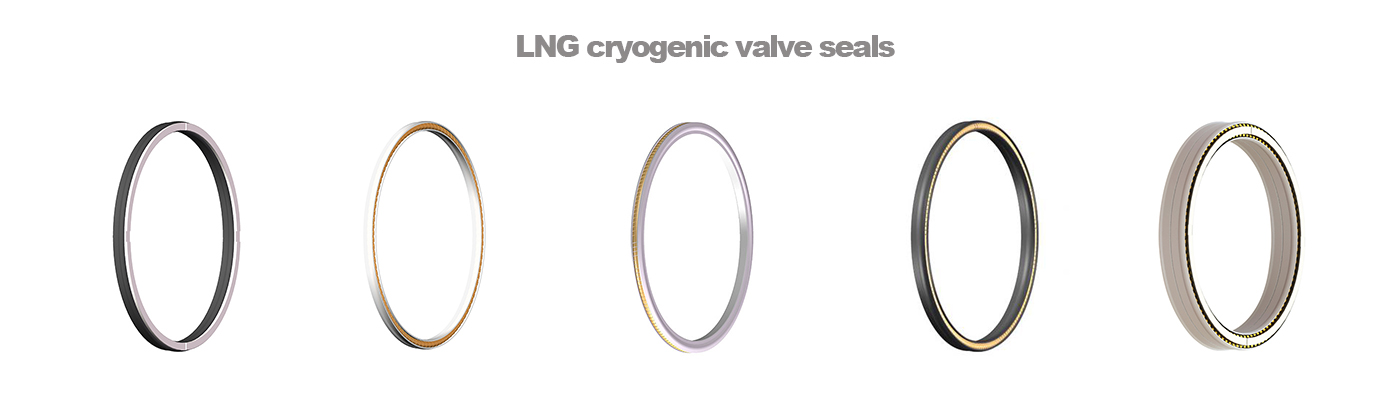

Guarnizioni per valvole a sfera per applicazioni nel settore petrolifero e del gas

Nei sistemi di oleodotti e gasdotti, le prestazioni di tenuta sono strettamente connesse all'affidabilità complessiva della valvola.

Una soluzione di tenuta adeguata dovrebbe tenere conto di più della sola pressione. La compatibilità dei materiali, la temperatura, il movimento della valvola, le condizioni della superficie, le tolleranze dimensionali e la resistenza all'estrusione possono tutti influenzare le prestazioni della tenuta in esercizio.

JST Seals sviluppa soluzioni di tenuta personalizzate per applicazioni su valvole industriali, con competenze che spaziano dalla formulazione dei materiali allo sviluppo degli stampi, dalla produzione di precisione ai test. Per le applicazioni più esigenti con guarnizioni per valvole a sfera API 6D, la scelta della guarnizione può essere valutata in base alla progettazione specifica della valvola e alle condizioni operative.

Questo approccio orientato all'applicazione aiuta i produttori di valvole e gli utilizzatori di apparecchiature a identificare un design di tenuta adeguato all'ambiente di servizio previsto.

Domande frequenti

Che cos'è una guarnizione per valvola a sfera API 6D?

La guarnizione per valvole a sfera API 6D è un componente di tenuta utilizzato nelle valvole a sfera progettate per oleodotti e applicazioni correlate nel settore petrolifero e del gas naturale. La sua progettazione e il materiale devono essere compatibili con le condizioni operative specificate per la valvola.

Quali materiali vengono comunemente utilizzati per le guarnizioni delle valvole a sfera?

A seconda dell'applicazione, si possono utilizzare elastomeri, PTFE, PTFE modificato e altri composti di tenuta ingegnerizzati. Il materiale appropriato dipende da pressione, temperatura, fluido, movimento e altre condizioni operative.

Una guarnizione per valvola a sfera può resistere ad alte pressioni?

La capacità di resistenza alla pressione dipende dalla progettazione complessiva della tenuta, inclusi materiale, profilo, gioco, componenti di supporto, temperatura e costruzione della valvola. Pertanto, una tenuta deve essere valutata nelle effettive condizioni operative, piuttosto che basandosi unicamente sul materiale.

Perché una valvola a sfera API 6D perde?

Tra le possibili cause si annoverano il degrado della guarnizione, l'estrusione, i danni superficiali, l'usura eccessiva, l'installazione errata, la scelta di materiali inadatti o un profilo di tenuta non idoneo.

Come si sceglie una guarnizione per valvola a sfera per impianti petroliferi e a gas?

Partiamo dal tipo di valvola, dalla posizione di tenuta, dal fluido, dalla pressione, dalla temperatura, dal movimento, dalle dimensioni, dalle tolleranze e dalle condizioni superficiali. Questi parametri possono quindi essere utilizzati per determinare il materiale e il profilo di tenuta più adatti.

È possibile personalizzare le guarnizioni delle valvole a sfera API 6D?

Sì. Dimensioni, profili e formulazioni dei materiali personalizzati possono essere presi in considerazione quando i prodotti di tenuta standard non corrispondono al design della valvola o ai requisiti operativi.
